4МЦ2С-125
:: 0
нет в наличии
Типоразмер редуктора 4МЦ2С-125
Номинальное передаточное отношение 7.15…31.92
Номинальный крутящий момент на выходном валу, Н·м 250.....1410
Мощность электродвигателя, кВт 3; 4; 5,5; 7,5; 11
Масса, кг, не более: 250

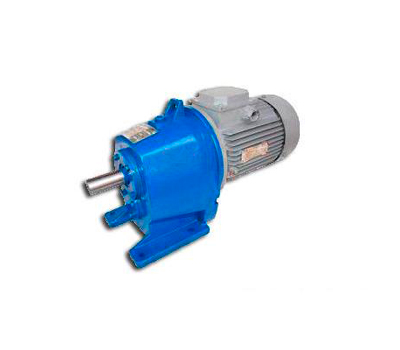

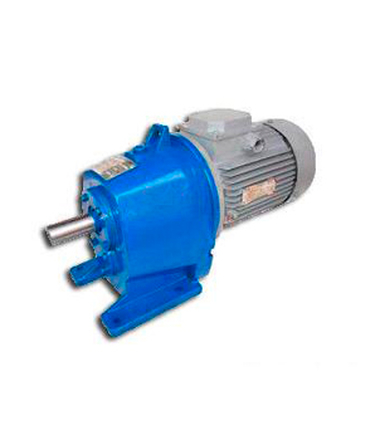

Редуктор 4МЦ2С-125 это цилиндрический двухступенчатый соосный редуктор высочайшего качества от ООО Резон . Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Заказать в 1 клик
- Характеристики
- Отзывы
- Применение
Пример условного обозначения мотор-редуктора 4МЦ2С-125 при формировании заказа
Редуктор 4МЦ2С-125-56-0,75-G-110-П-КУ3-2-380, где:
- 4МЦ2С — Тип мотор-редуктора;
- 125 — Межосевое расстояние, мм;
- 56 — частота вращения выходного вала, об/мин;
- 0,75 — Мощность электродвигателя, кВт;
- G-110 — Конструктивное исполнение по способу монтажа;
- П — комплектация специальным переходником под общепромышленный электродвигатель;
- К — вариант исполнения выходного вала (конический);
- У — климатическое исполнение (умеренный);
- 3 — категория размещения (помещение);
- 2 — категория точности;
- 380 — номинальное напряжение сети переменного тока, В
А 160
А1 280
B 335
B1 360
D 300
D1 350
H 530
L 913
H1 265
L1 235
L2 105
L3 25
L4 120
L5 5
L6 20
h 28
Присоединительные размеры цилиндрических валов:
d; мм 55
l; мм 110
b; мм 16
t; мм 59
Присоединительные размеры конических валов:
d; мм 55
d1; мм М36
l; мм 110
l1; мм 82
b; мм 16
b1; мм 14
t; мм 59
t1; мм 29
Типоразмер редуктора 4МЦ2С-125
Число оборотов, об/мин 28...400
Мощность электродвигателя, кВт 3; 4; 5,5; 7,5; 11
Крутящий момент Н*м 250.....1410
Выходной вал 55 мм
Соосные двухступенчатые цилиндрические мотор-редкуторы общепромышленного применения. Передаточное отношение редуктора – в пределах 7.15…31.92. Номинальная частота вращения выходного вала – от 25 до 400 об/мин – этот диапазон шире, чем диапазон передаточных чисел из-за возможности установки на редуктор асинхронных трехфазных электродвигателей с разным числом полюсов обмотки (от 2 до 8). Корпус мотор-редуктора 4МЦ2С – фланцевый или на лапах, выходной вал – цилиндрический.
