«Резон» Поставка приводного оборудования

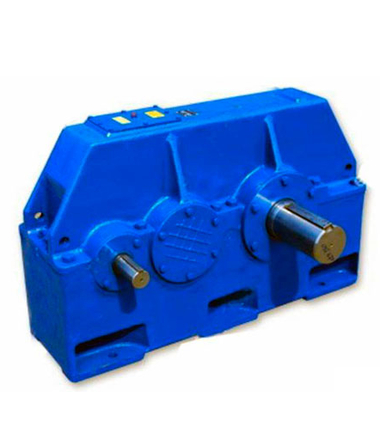

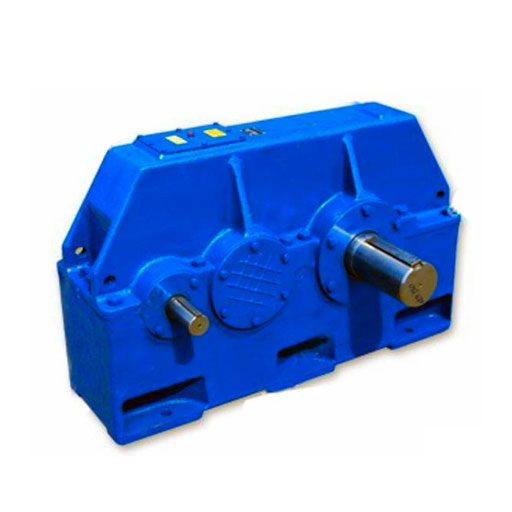

Редукторы 1Ц2У 315Н
:: 0
нет в наличии
Типоразмер редуктора 1Ц2У-350Н
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 7500 / 8700
Номинальная передаваемая мощность, кВт, min / max 157 / 23.5
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного, min / max 22 400 / 22 400
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного, min / max 2000 / 4000
Масса, кг 510
Редуктор Ц2У 315Н весит не более 510 кг. Номинальное передаточное число варьируется от 8 до 50. Наименьший номинальный крутящийся момент на тихоходном валу составляет 7500 Нм, максимальный — 8700 Нм. Минимальная номинальная передаточная мощность редуктора составляет 22 кВт, максимальная — 150 кВт.
Редуктор Ц2У 315Н обладает допустимой радиальной консольной нагрузкой, приложенной в средней посадочной части выходного вала 22 400 Н, а допускаемая минимальная радиальная консольная нагрузка в середине посадочной части входного вала составляет 2000 Н, причем максимально допустимая радиальная консольная нагрузка составляет 4000 Н.
Заказать в 1 клик
- Характеристики
- Отзывы
Пример условного обозначения редуктора Ц2У-315Н при формировании заказа
Редуктор Ц2У-315Н-20−11-М-2-У1, где:
- Ц2У — цилиндрический двухступенчатый редуктор;
- 315 — межосевое расстояние тихоходной ступени в мм;
- Н — зацепление новикова;
- 20 — номинальное передаточное число редуктора;
- 11 — вариант сборки;
- М — исполнение конца выходного вала в виде части зубчатой муфты;
- 2 — категорией размещения.
- У1 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора Ц2У-315Н ;— 40 литров
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2/с при температуре 50 °С.

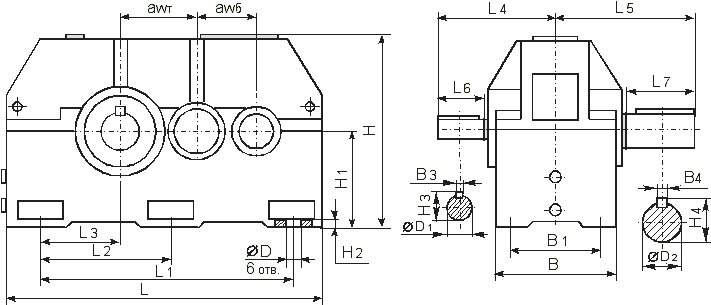

awb 200
awt 315
L 1040
L1 740
L2 370
L3 215
L4 300
L5 420
L6 110
L7 210
B 340
B1 260
B3 14
B4 28
ØD 28
ØD1 50 k6
ØD2 110 m6
H 685
H1 335
H2 35
H3 53.5
H4 116

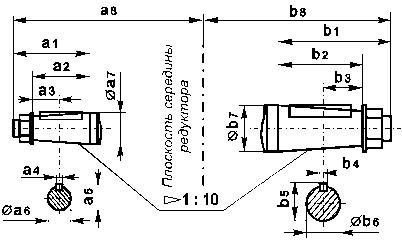

Присоединительные размеры выходных валов
a1 110
a2 82
a3 41
a4 12
a5 48,9
Øa6 45,9
Øa7 50
a8 300
b1 210
b2 165
b3 82,5
b4 25
b5 106,75
Øb6 101,75
Øb7 110
b8 420

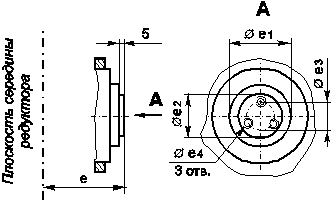

Присоединительные размеры тихоходного вала для присоединения командоаппарата
e 200
Øe1 110h10
Øe2 75h8
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
f 35
Øf1 232
Øf2 150
Øf3 120F8
f4 170
f5 231
f6 10
m 50
z 4
