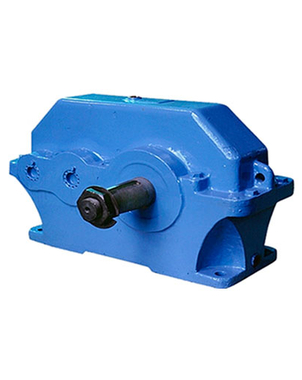

Редукторы 1Ц2У 200
:: 0
нет в наличии
Типоразмер редуктора 1Ц2У-200
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 2240
Допускаемая радиальная консольная нагрузка, Н на тихоходном валу 12 500
Номинальный крутящий момент на тихоходном валу, Н. м 2500
КПД 0,97
Масса, кг 170
Цилиндрический одноступенчатый редуктор 1Ц2У 200 может работать в режиме «non stop» 24 часа в сутки при этом его уровень износостойкости довольно высок. Также работает в режимах кратковременных чередований работы и отдыха, а также с периодическими остановками (кратковременными и долговременными). Редуктору не страшны резкие климатические изменения, поэтому он может нормально функционировать и зимой и летом. Вращение вала осуществляется и в перед, и назад. На выходе редуктор результативно производит уменьшение с максимально возможных 1800 оборотов в минуту.
Заказать в 1 клик
- Характеристики
- Отзывы
Пример условного обозначения редуктора 1Ц2−250 при формировании заказа
Редуктор 1Ц2У-200−20−12К У2, где:
- 1Ц2У — цилиндрический двухступенчатый редуктор;
- 200 — межосевое расстояние тихоходной ступени в мм;
- 20 — номинальное передаточное число редуктора;
- 12 — вариант сборки;
- К — наличие конического конца тихоходного вала;
- У — климатическое исполнение редуктора;
- 2 — категорией размещения.
Объем заливаемого масла в редуктор 1Ц2У-200 ;— 7 литров
Для смазки применять масло ИРП-150, ИТП-200, Тан-15В
Аwt 200
Awб 125
A 515
В 230
В1 165
H 420
H1 212
h 30
L 678
L1 580
L2 165
L3 236
L4 112
L5 280
d 24
Присоединительные размеры выходных конических валов
быстроходный вал
d 30
d1 М20×1,5
l 80
l1 58
b 5
t 15,55
тихоходный вал
d 70
d1 М48×3,0
l 140
l1 105
b 18
t 36,38
Присоединительные размеры выходных цилиндрических валов
быстроходный вал
d 25k6
l 58
b 8
t 28
тихоходный вал
d 65m6
l 105
b 18
t 71
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
b 25
d 210
d1 100
d2 80F8
d3 105
L 192
l 10
l1 50
Зацепление m 5
Зацепление z 40

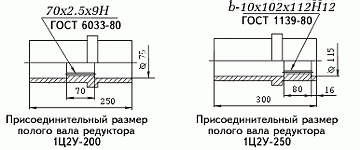

Присоединительные размеры полого тихоходного вала
