«Резон» Поставка приводного оборудования
1Ц3У-315Н
:: 0
нет в наличии
Типоразмер редуктора 1Ц3У-315Н
Номинальное передаточное отношение 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Ном. крутящий момент на вых. валу, Н*м -31500 Подробнее: тут
КПД, отн.ед. -0,96
Масса, кг, не более: 585

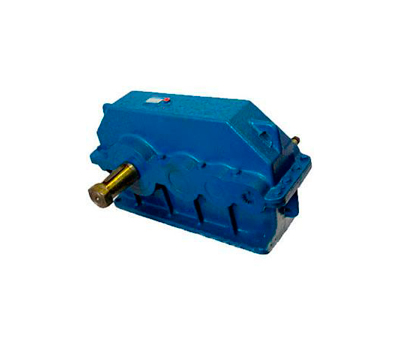

Редуктор 1Ц3У-315Н это цилиндрический трехступенчатый редуктор высочайшего качества от ООО Резон . Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Заказать в 1 клик
- Характеристики
- Отзывы
- Применение
Пример условного обозначения редуктора 1Ц3У-315 при формировании заказа
Редуктор 1Ц3У-315−25−12-М-С-У3, где:
- Ц3У — тип редуктора;
- 250 — межосевое расстояние тихоходной ступени в мм;
- 25 — номинальное передаточное число редуктора;
- 12 — вариант сборки;
- М — конец выходного вала с зубчатой муфтой;
- С — исполнение с коллектором для присоединения к струйной системе смазки;
- У3 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора 1Ц3У-315 ;— 60 литров
Для струйной смазки применять масло И50А или И70А
awб 125
awпр 200
awт 315
L 1130
L1 830
L2 415
L3 215
L4 270
L5 420
L6 80
L7 210
B 340
B1 260
B3 8
B4 28
ØD 28
ØD1 30 k6
ØD2 110 m6
H 685
H1 335
H2 35
H3 33
H4 116
Присоединительные размеры концов выходных валов:
a1 80
a2 58
a3 29
a4 5
a5 29,1
Øa6 27,1
Øa7 30
a8 270
b1 210
b2 165
b3 82,5
b4 25
b5 106,75
Øb6 101,75
Øb7 110
b8 420
Присоединительные размеры тихоходного вала для присоединения командоаппарата:
e 200
Øe1 110h10
Øe2 75h8
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:
f 275
Øf1 110F8
Øf2 130
Øf3 252
f4 60
f5 30
f6 10
m 6
z 40
Типоразмер редуктора 1Ц3У-315
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 8200 / 9000
Номинальная передаваемая мощность, кВт, min / max 27 / 5,6
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 22 400 / 22 400
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 1000 / 1250
Масса, кг, не более: 585
Редуктор Ц3У 315Н — это техническое устройство, без которого, не могут обходиться многие механизмы и
агрегаты, используемые для изготовления транспортных средств и оборудования. Во время его работы направление вращения вала не имеет принципиального значения. Он может работать как в бесперебойном режиме, так и через отдельные промежутки времени. Для эксплуатации данного редуктора рекомендуется использовать масло, которое имеет кинематическую вязкость в пределах 35−150 мм2/с.
Обладая отменной мощностью, редуктор Ц3У 315Н может функционировать длительное время при высокой влажности. Этот универсальный механизм способен переносить достаточно высокие нагрузки, не теряя при этом своих эксплуатационных качеств.
