1Ц3У-250
:: 0
нет в наличии
Типоразмер редуктора 1Ц3У-250
Номинальное передаточное отношение 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Ном. крутящий момент на вых. валу, Н*м -5000
КПД, отн.ед. -0,97
Масса, кг, не более: 335
Редуктор 1Ц3У-200 это цилиндрический трехступенчатый редуктор высочайшего качества от ООО Резон . Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Заказать в 1 клик
- Характеристики
- Отзывы
- Применение
Пример условного обозначения редуктора Ц3У-250 при формировании заказа
Редуктор 1Ц3У-250−25−12-М-С-У3, где:
- Ц3У — тип редуктора;
- 250 — межосевое расстояние тихоходной ступени в мм;
- 25 — номинальное передаточное число редуктора;
- 12 — вариант сборки;
- М — конец выходного вала с зубчатой муфтой;
- С — исполнение с коллектором для присоединения к струйной системе смазки;
- У3 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора 1Ц3У-250 ;— 18,4 литров
Для струйной смазки применять масло И50А или И70А

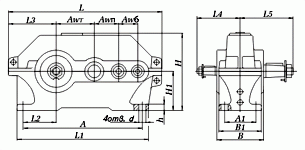

AwT 250
Awп 160
Awб 125
A 750
A1 218
B 290
B1 280
H 530
H1 265
h 36
L 950
L1 825
L2 212
L3 290
L4 236
L5 335
d 28
Присоедительные размеры конических валов:
быстроходный вал
d 30
d1 М20×1,5
l 80
l1 58
b 5
t 15,55
тихоходный вал
d 90
d1 М64×4,0
l 170
l1 130
b 20
t 46,75
Присоединительные размеры цилиндрических валов:
быстроходный вал
d 25k6
l 58
b 8
t 28
тихоходный вал
d 85m6
l 170
b 22
t 90
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты:
b 30
d 232
d1 150
d2 120F8
d3 170
L 236
l 10
l1 60
Зацепление m 4
Зацепление z 56

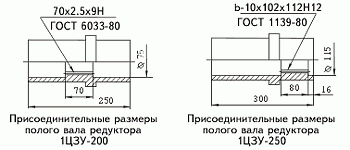

Присоединительные размеры полого тихоходного вала:
Типоразмер редуктора 1Ц3У-250
Передаточные числа 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160;
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 2240
Допускаемая радиальная консольная нагрузка, Н на тихоходном валу 18 000
Номинальный крутящий момент на тихоходном валу, Н. м 5000
КПД 0,96
Масса, кг, не более: 335
На сегодняшний день редукторы являются наиболее распространенными механизмами, которые нашли свою область применения в промышленности и приборостроении. Они используются как передатчики вращения между валами двигателя и рабочей машины. Одним из таких механизмов является редуктор 1Ц3У 250, который может использоваться в различных машинальных установках. Основными условиями применения такого механизма, как редуктор 1Ц3У 250 является:
— вращательные движения валов в любую сторону;
— длительный период работы или рабочий процесс с периодическими остановками;
— переменная или постоянная нагрузка реверсивная или однонаправленная;
— частота вращательных движений входного вала не должна превышать 1800 об/мин.
