1Ц3Н-710
:: 0
нет в наличии
Типоразмер редуктора 1Ц3Н-710
Номинальное передаточное отношение 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м 100 000
КПД, отн.ед. -0,96
Масса, кг, не более: 5 020

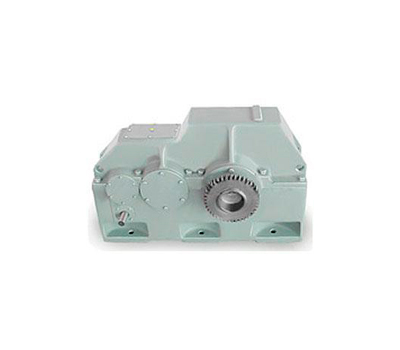

Редуктор 1Ц3Н-710 это цилиндрический трехступенчатый редуктор высочайшего качества от ООО Резон . Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Заказать в 1 клик
- Характеристики
- Отзывы
- Применение
Пример условного обозначения редуктора Ц3Н-710 при формировании заказа
Редуктор 1Ц3Н-710−25−12-М-С-У3, где:
- Ц3Н — тип редуктора;
- 710 — межосевое расстояние тихоходной ступени в мм;
- 25 — номинальное передаточное число редуктора;

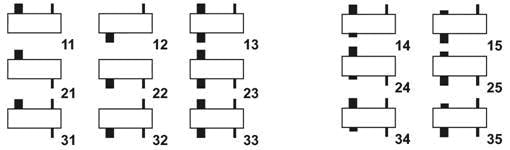

- 12 — вариант сборки;
- М — конец выходного вала с зубчатой муфтой;
- С — исполнение с коллектором для присоединения к струйной системе смазки;
- У3 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора 1Ц3Н-710 ;—? литров
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, маслa зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2 /с при температуре 50 °С.

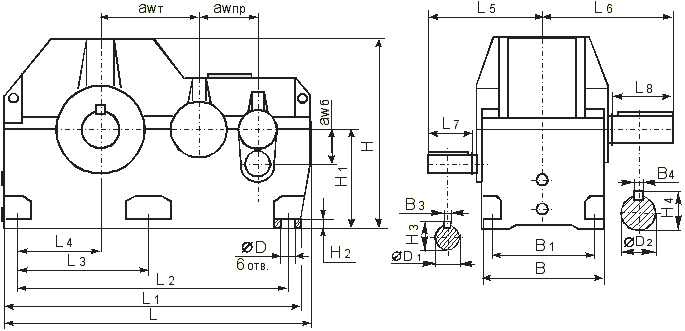

awб 280
awпр 450
awт 710
L 2250
L1 2160
L2 2010
L3 1060
L4 660
L5 575
L6 870
L7 170
L8 410
B 740
B1 600
B3 25
B4 56
ØD 52
ØD1 90m6
ØD2 250m6
H 1385
H1 710
H2 60
H3 95
H4 262

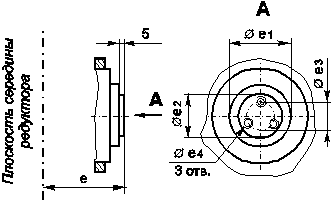

Присоединительные размеры тихоходного вала для присоединения командоаппарата:
e 410
Øe1 260h10
Øe2 75h9
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:
f 520
Øf1 200F8
Øf2 290
Øf3 504
f4 90
f5 60
f6 20
m 12
z 40
Типоразмер редуктора 1Ц3Н-710
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 100 000 / 100 000
Номинальная передаваемая мощность, кВт, min / max 393 / 78,5
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 79 000 / 79 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 2800 / 6400
Масса, кг, не более: 5020
Цилиндрические редукторы становятся более популярными. Они имеют широкое использование, как в специальной технике, так и на заводах, на специальных станках, которые в свою очередь потребляют большую мощность. Цилиндрический Редуктор Ц3Н 710 качественный и надежный. Имеет большой спрос. Состоит из шестеренок, которые размещены в стальном корпусе. Корпус защищает их от внешних воздействий. Таких как пыль, мусор и т. д. Цилиндрический редуктор востребован и поэтому используется практически везде. Поэтому приобретение его просто необходимо для крупных и серьезных компаний, которые имеют в своем подчинении специальную технику, к примеру, в виде станков.
