1Ц3Н-500
:: 0
нет в наличии
Типоразмер редуктора 1Ц3Н-500
Номинальное передаточное отношение 31,5; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; 160,0; 200,0
Номинальный крутящий момент на тихоходном валу, Н·м min / max 50 000 / 56 000
КПД, отн.ед. -0,96
Масса, кг, не более: 2 120
Редуктор 1Ц3Н-500 это цилиндрический трехступенчатый редуктор высочайшего качества от ООО Резон . Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Заказать в 1 клик
- Характеристики
- Отзывы
- Применение
Пример условного обозначения редуктора Ц3Н-500 при формировании заказа
Редуктор 1Ц3Н-500−25−12-М-С-У3, где:
- Ц3Н — тип редуктора;
- 500 — межосевое расстояние тихоходной ступени в мм;
- 25 — номинальное передаточное число редуктора;
- 12 — вариант сборки;
- М — конец выходного вала с зубчатой муфтой;
- С — исполнение с коллектором для присоединения к струйной системе смазки;
- У3 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора 1Ц3Н-500 ;—? литров
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, маслa зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2 /с при температуре 50 °С.
awб 225
awпр 315
awт 500
L 1680
L1 1630
L2 1220
L3 615
L4 360
L5 460
L6 690
L7 110
L8 300
B 650
B1 580
B3 16
B4 45
ØD 42
ØD1 55m6
ØD2 180m6
H 1000
H1 530
H2 60
H3 59
H4 190

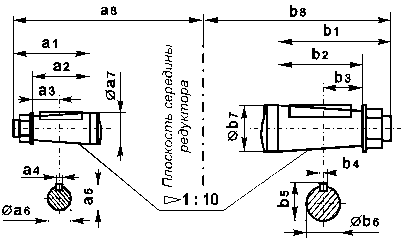

Присоединительные размеры концов выходных валов:
a1 110
a2 82
a3 41
a4 14
a5 54,4
Øa6 50,9
Øa7 55
a8 460
b1 300
b2 240
b3 120
b4 40
b5 177
Øb6 168
Øb7 180
b8 690
Присоединительные размеры тихоходного вала для присоединения командоаппарата:
e 360
Øe1 190h10
Øe2 75h8
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:
f 470
Øf1 160F8
Øf2 200
Øf3 420
f4 70
f5 50
f6 15
m 10
z 40
Типоразмер редуктора 1Ц3Н-500
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 50 000 / 56 0003
Номинальная передаваемая мощность, кВт, min / max 196 / 39
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 100 000 / 100 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 5000 / 8000
Масса, кг, не более: 2120
Неотъемлемой частью современной техники является редуктор. Он используется практически во всей технике. Цилиндрический Редуктор 1Ц3Н 500 используется в станках различных видах, в мешалках, экструдерах. Он обладает большой мощностью и поэтому его область использования широка. Для правильной его работы, необходим тщательный уход, а именно своевременная замена масла. В этом случае составные части не будут стираться и перегреваться, что в последствии, как правило, привод к поломкам и неисправностям разного рода. Цилиндрический Редуктор 1Ц3Н 500 надежен и поэтому пользуется большой популярностью и спросом среди крупных компаний.
