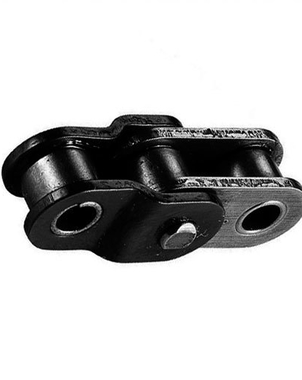

Звенья двойные переходные для цепей П2-ПР по ГОСТу 13568-97

Обозначение цепи по ГОСТ	Шаг t мм	Диаметр ролика d1 мм	Ширина между внутренними пластинами b1 min мм	Диаметр валика d2 мм	Длина валика b7 max мм	Высота внутренней пластины h max мм	Разрушающая нагрузка Q min кН/кгс
П2-ПР-8-4,6	8	5	3	2,31	12	7,5	4,6/460
П2-ПР-9,525-9,1	9,525	6,35	5,72	3,28	17	8,5	9,1/910
П2-ПР-12,7-9	12,7	7,75	3,3	3,66	12	10	9,0/900
П2-ПР-12,7-10-1	12,7	7,75	2,4	3,66	10,5	10	10,0/1000
П2-ПР-12,7-18,2	12,7	8,51	7,75	4,45	21	11,8	18,2/1820
П2-ПР-12,7-18,2-1	12,7	8,51	5,4	4,45	19	11,8	18,2/1820
П2-ПР-15,875-23	15,875	10,16	9,65	5,08	24	14,8	23,0/2300
П2-ПР-15,875-23-1	15,875	10,16	6,48	5,08	20	14,8	23,0/2300
П2-ПР-19,05-31,8	19,05	11,91	12,7	5,94	33	18,2	31,8/3180
П2-ПР-19,05-37,8	19,05	11,91	12,7	5,94	33	18,2	37,8/3780
П2-ПР-25,4-60	25,4	15,88	15,88	7,92	39	24,2	60,0/6000
П2-ПР-25,4-65	25,4	15,88	15,88	7,92	39	24,2	65,0/6500
П2-ПР-31,75-89	31,75	19,05	19,05	9,53	46	30,2	89,0/8900
П2-ПР-35-50	35	22	22	9	44	24	50,0/5000
П2-ПР-38,1-127	38,1	22,23	25,4	11,1	58	36,2	127,0/12 700
П2-ПР-44,45-172,4	44,45	25,4	25,4	12,7	62	42,4	172,4/17 240
П2-ПР-50,8-227	50,8	28,58	31,75	14,27	72	48,3	227,0/22 700
П2-ПР-63,5-354	63,5	39,68	38,1	19,84	89	60,4	354,0/35 400

	П2	—	ПР	—	12,7	—	10	—	1	ГОСТ 13568-97
