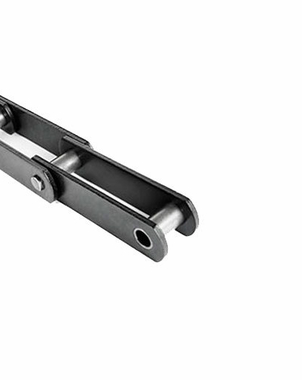

Цепи тяговые пластинчатые втулочные М, МС (Тип 1) ГОСТ 588-81
Звездочки приводные и приводные цепи
Цепи тяговые пластинчатые втулочные М, МС (Тип 1) ГОСТ 588-81
| Обозначение цепи по ГОСТ |
Шаг t мм |
Диаметр валика d1 мм |
Диаметр втулки d2 мм |
Ширина между внутренними пластинами b3 min мм |
Длина валика b1 max мм |
Диаметр отверстия полого валика d мм |
Высота пластины h max мм |
Толщина пластины S мм |
Разрушающая нагрузка Q min кН/кгс |
| М20-1-40-1 | 40 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М20-1-50-1 | 50 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М20-1-63-1 | 63 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М20-1-80-1 | 80 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М20-1-100-1 | 100 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М20-1-125-1 | 125 | 6 | 9 | 15 | 35 | — | 18 | 2,5 | 20/2000 |
| М28-1-50-1 | 50 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М28-1-63-1 | 63 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М28-1-80-1 | 80 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М28-1-100-1 | 100 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М28-1-125-1 | 125 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М28-1-160-1 | 160 | 7 | 10 | 17 | 40 | — | 20 | 3 | 28/2800 |
| М40-1-63-1 | 63 | 8,5 | 12,5 | 19 | 45 | — | 25 | 3,5 | 40/4000 |
| М40-1-80-1 | 80 | 8,5 | 12,5 | 19 | 45 | — | 25 | 3,5 | 40/4000 |
| М40-1-100-1 | 100 | 8,5 | 12,5 | 19 | 45 | — | 25 | 3,5 | 40/4000 |
| М40-1-125-1 | 125 | 8,5 | 12,5 | 19 | 45 | — | 25 | 3,5 | 40/4000 |
| М40-1-160-1 | 160 | 8,5 | 12,5 | 19 | 45 | — | 25 | 3,5 | 40/4000 |
| М56-1-63-1 | 63 | 10 | 15 | 23 | 52 | — | 30 | 4 | 56/5600 |
| М56-1-80-1 | 80 | 10 | 15 | 23 | 52 | — | 30 | 4 | 56/5600 |
| М56-1-100-1 | 100 | 10 | 15 | 23 | 52 | — | 30 | 4 | 56/5600 |
| М56-1-125-1 | 125 | 10 | 15 | 23 | 52 | — | 30 | 4 | 56/5600 |
| М56-1-160-1 | 160 | 10 | 15 | 23 | 52 | — | 30 | 4 | 56/5600 |
| М80-1-80-1 | 80 | 12 | 18 | 27 | 62 | — | 35 | 5 | 80/8000 |
| М80-1-100-1 | 100 | 12 | 18 | 27 | 62 | — | 35 | 5 | 80/8000 |
| М80-1-125-1 | 125 | 12 | 18 | 27 | 62 | — | 35 | 5 | 80/8000 |
| М80-1-160-1 | 160 | 12 | 18 | 27 | 62 | — | 35 | 5 | 80/8000 |
| М80-1-200-1 | 200 | 12 | 18 | 27 | 62 | — | 35 | 5 | 80/8000 |
| М112-1-80-1 | 80 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М112-1-100-1 | 100 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М112-1-125-1 | 125 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М112-1-160-1 | 160 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М112-1-200-1 | 200 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М112-1-250-1 | 250 | 15 | 21 | 31 | 73 | — | 40 | 6 | 112/11200 |
| М160-1-100-1 | 100 | 18 | 25 | 36 | 85 | — | 45 | 7 | 160/16000 |
| М160-1-125-1 | 125 | 18 | 25 | 36 | 85 | — | 45 | 7 | 160/16000 |
| М160-1-160-1 | 160 | 18 | 25 | 36 | 85 | — | 45 | 7 | 160/16000 |
| М160-1-200-1 | 200 | 18 | 25 | 36 | 85 | — | 45 | 7 | 160/16000 |
| М224-1-125-1 | 125 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М224-1-125-2 | 125 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М224-1-160-1 | 160 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М224-1-200-1 | 200 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М224-1-250-1 | 250 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М224-1-315-1 | 315 | 21 | 30 | 42 | 98 | — | 56 | 8 | 224/22400 |
| М315-1-160-1 | 160 | 25 | 36 | 47 | 112 | — | 60 | 10 | 315/31500 |
| М315-1-200-1 | 200 | 25 | 36 | 47 | 112 | — | 60 | 10 | 315/31500 |
| М315-1-250-1 | 250 | 25 | 36 | 47 | 112 | — | 60 | 10 | 315/31500 |
| М315-1-315-1 | 315 | 25 | 36 | 47 | 112 | — | 60 | 10 | 315/31500 |
| МС28-1-63-3 | 63 | 13 | 17,5 | 17 | 42 | 8,3 | 26 | 3 | 28/2800 |
| МС28-1-80-3 | 80 | 13 | 17,5 | 17 | 42 | 8,3 | 26 | 3 | 28/2800 |
| МС28-1-100-3 | 100 | 13 | 17,5 | 17 | 42 | 8,3 | 26 | 3 | 28/2800 |
| МС28-1-125-3 | 125 | 13 | 17,5 | 17 | 42 | 8,3 | 26 | 3 | 28/2800 |
| МС56-1-80-3 | 80 | 15,5 | 21 | 23 | 48 | 10,3 | 36 | 4 | 56/5600 |
| МС56-1-100-3 | 100 | 15,5 | 21 | 23 | 48 | 10,3 | 36 | 4 | 56/5600 |
| МС56-1-125-3 | 125 | 15,5 | 21 | 23 | 48 | 10,3 | 36 | 4 | 56/5600 |
| МС56-1-160-3 | 160 | 15,5 | 21 | 23 | 48 | 10,3 | 36 | 4 | 56/5600 |
| МС112-1-100-3 | 100 | 22 | 29 | 31 | 67 | 14,3 | 51 | 6 | 112/11200 |
| МС112-1-125-3 | 125 | 22 | 29 | 31 | 67 | 14,3 | 51 | 6 | 112/11200 |
| МС112-1-160-3 | 160 | 22 | 29 | 31 | 67 | 14,3 | 51 | 6 | 112/11200 |
| МС112-1-200-3 | 200 | 22 | 29 | 31 | 67 | 14,3 | 51 | 6 | 112/11200 |
| МС224-1-160-3 | 160 | 31 | 41 | 42 | 90 | 20,3 | 72 | 8 | 224/22400 |
| МС224-1-200-3 | 200 | 31 | 41 | 42 | 90 | 20,3 | 72 | 8 | 224/22400 |
| МС224-1-250-3 | 250 | 31 | 41 | 42 | 90 | 20,3 | 72 | 8 | 224/22400 |
| МС224-1-315-3 | 315 | 31 | 41 | 42 | 90 | 20,3 | 72 | 8 | 224/22400 |
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
502
₽
в наличии
Особенности и преимущества продукции
Тяговые цепи представляют собой ряд последовательно соединенных звеньев, способных двигаться в одной плоскости. Особенностью продукции, выпускаемой по ГОСТ 588-81, является наличие неподвижной втулки вместо подвижного ролика в месте соединения звеньев. Такая конструкция обеспечивает надежность работы в различных условиях, в том числе в запыленной атмосфере. При этом отсутствие ролика несколько снижает ресурс цепи.
Пластинчатые промышленные цепи типа 1 имеют следующие преимущества:
- запас прочности благодаря использованию высококачественных материалов;
- износостойкость и продолжительное использование.
В компании «Резон» предлагается купить качественные промышленные цепи оптом и в розницу. Партии доставляются по всей территории России, доставка займет минимум времени.
